官渡14號路（古滇路）地下綜合管廊新建工程檢修通道寬度和管廊凈高研究
張衛航 盧林
摘要：本文對地下綜合管廊檢修通道寬度和管廊凈高進行試驗研究，從管線安裝及后期管理運營階段方便操作方面考慮，得出檢修通道寬度及管廊凈高建議值。
關鍵詞：地下綜合管廊 檢修通道寬度
管廊凈高
引言： 在國外，城市地下綜合管廊建設早在19世紀就開始興建（法國1833年、英國1861年、德國1890年），到20世紀，美國、西班牙、俄羅斯、日本、匈牙利等國也開始興建城市地下共同溝。
在我國,綜合管廊萌芽在1958年，北京天安門廣場敷設了一條長1076m的共同溝,1977年配合“毛主席紀念堂”施工，又敷設了一條長500m的綜合管廊。真正意義上的城市綜合管廊建設是在1994年，上海浦東新區在張揚路建成國內第一條規模較大、距離較長的城市地下綜合管廊，全長約11.1km。相比于國外綜合管廊已有170余年的建設和運營歷史，我國在綜合管廊建設上尚處于起步階段。
2015年《城市綜合管廊工程技術規范GB50838-2015》發布，作為指導管廊建設的規范性條文，第5.3.2條規定：綜合管廊標準橫斷面內部凈寬應根據容納的管線種類、數量、運輸、安裝、運行、維護等要求綜合確定。第5.3.1條規定：綜合管廊標準橫斷面內部凈高應根據容納管線的種類、規格、數量、安裝等綜合確定，不宜小于2.4m。本次有幸借昆明官渡14號路（古滇路）地下綜合管廊新建工程的設計，對管廊中檢修通道寬度和管廊凈高進行試驗研究，并提出相應建議。
1、官渡14號路（古滇路）地下綜合管廊新建工程簡介

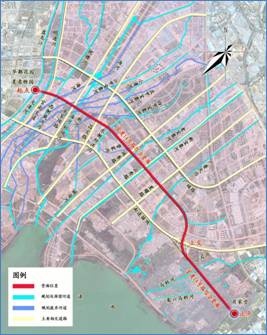

區位圖
官渡14號路（古滇路）地下綜合管廊新建工程沿道路全線布設，全長約10.3Km。斷面形式為三艙布置，分別為燃氣艙、電力艙、綜合艙。入廊主要管線：給水、中水、電力、電信、燃氣、污水共6種管線。斷面有兩種形式，分別為污水不入廊和污水入廊。
污水不入廊斷面
污水入廊斷面
2、工具準備
為模擬工人在管廊內作業的實際情況，準備了以下工具：
①小推車；②木支架；③梯子；④鋼尺。
其中，小推車尺寸與實際管廊內使用的推車尺寸相同，用于分析管廊檢修通道適宜寬度。木支架用于模擬管廊內實際支架高度與支架間距，用于分析管廊適宜凈高。

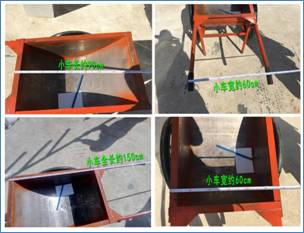

小車各部位尺寸

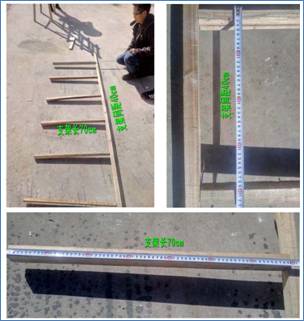

木支架尺寸

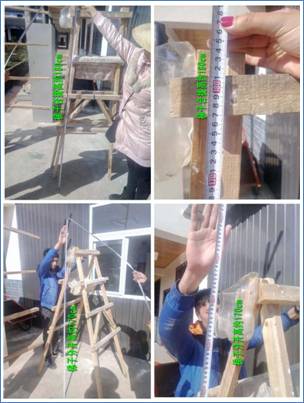

梯子尺寸
3、綜合管廊檢修通道寬度分析
《城市綜合管廊工程技術規范GB50838-2015》第5.3.3規定綜合管廊通道凈寬，應滿足管道、配件及設備運輸的要求，檢修通道凈寬不宜小于0.9m，故本次檢修通道寬度分析最小寬度為0.9m，寬度依次遞進為1.0m、1.1m、1.2m、1.3m、1.4m、1.5m。
①檢修通道寬0.9米
②檢修通道寬1.0米
③檢修通道寬1.1米
④檢修通道寬1.2米
⑤檢修通道寬1.3米
⑥檢修通道寬1.4米
⑦檢修通道寬1.5米
檢修通道寬度比較
|
序號
|
檢修通道寬
|
描述
|
|
①
|
0.9米
|
太擁擠，側邊不能走人
|
|
②
|
1.0米
|
擁擠，側邊不能走人
|
|
③
|
1.1米
|
擁擠，側邊勉強能走人
|
|
④
|
1.2米
|
操作空間不舒適，側邊能走人
|
|
⑤
|
1.3米
|
操作空間舒適，側邊能走人
|
|
⑥
|
1.4米
|
操作空間舒適，側邊能走人，且有剩余空間
|
|
⑦
|
1.5米
|
操作空間舒適，側邊能走人，剩余空間太多，浪費投資
|
《城市綜合管廊工程技術規范GB50838-2015》5.3.3第1條規定：綜合管廊內兩側設置支架或管道時，檢修通道凈寬不宜小于1.0米；單側設置支架或管道時，檢修通道凈寬不宜小于0.9米。但是通過以上比較，在條件不受限時，綜合管廊在不配備檢修車時，檢修通道寬度建議不小于1.3米。
檢修通道寬1.3米時小車掉頭測試成功
綜合管廊凈高分析過程
《城市綜合管廊工程技術規范GB50838-2015》5.3.1條規定：綜合管廊標準斷面內部凈高應根據容納管線的種類、規格、數量、安裝要求等綜合確定，不宜小于2.4m。綜合管廊凈高在滿足該規定的前提下，還需考慮工人操作方便，后期管理養護方便。
考慮到管線安裝的操作高度，以及管線后期養護更換時的操作高度等問題，管廊的內部凈高不宜過高，故本次就管廊內部適宜操作的最大凈高進行研究。
對部分已建成綜合管廊凈高進行分析，同時進行現場試驗研究。部分現場照片如下：
管廊施工與操作人員高度對比
工人操作情況
管廊內凈高與人員高度對比
較高的管廊與人員高度對比
管廊凈高考慮因素匯總表
|
階段
|
管廊凈高考慮因素
|
|
設計階段
|
滿足容納管線的種類、規格、數量、安裝要求等，不宜小于2.4米。
|
|
施工階段
|
考慮施工工人站梯子后的操作高度，管線安裝的便捷性
|
|
管理運營階段
|
考慮管理養護工人站梯子后的操作高度
|
管廊凈高分析

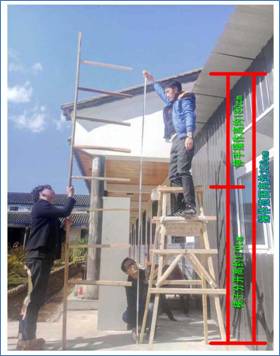

通過實地考察已建成的綜合管廊，并現場模擬管廊支架高度后分析可知，在采用常規高度梯子的情況下，工人站在梯子上的操作高度最大約為3.5米，若管廊凈空繼續加大，則工人安裝管線到最上層支架時將較為吃力，且后期維護也將增大人力、物力成本。故從安裝、管理運營階段便于工人操作的方面考慮，建議綜合管廊凈高不超過3.5米（2.4米～3.5米）。

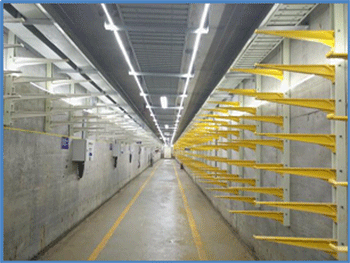

已建成的綜合管廊
4、根據以上分析官渡14號路（古滇路）地下綜合管廊確定的斷面尺寸如下：

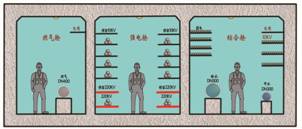

①污水不入廊斷面采用三艙斷面形式，
總尺寸9.3mx3.9m，
燃氣艙凈尺寸2.2mx3.1m、
電力艙凈尺寸2.7mx3.1m、
綜合艙凈尺寸3.0mx3.1m。
綜合管廊燃氣艙、電力艙、綜合艙檢修通道寬均為1.3米，綜合管廊凈高為3.1米（不超過3.5米）。
污水不入廊斷面

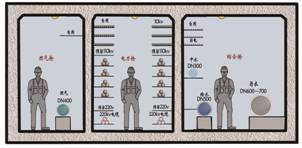

②污水入廊斷面采用三艙斷面形式，
總尺寸9.8mx4.3m，
燃氣艙凈尺寸2.2mx3.5m、
電力艙凈尺寸2.7mx3.5m、
綜合艙凈尺寸3.5mx3.5m。
綜合管廊燃氣艙、電力艙、綜合艙檢修通道寬均為1.3米，綜合管廊凈高為3.5米（不超過3.5米）。
污水入廊斷面結束語
經過實地考察以及現場試驗分析，在地下綜合管廊設計中，在條件不受限時，建議如下：
①綜合管廊在不配備檢修車時，檢修通道寬度建議不小于1.3米。
②綜合管廊凈高不超過3.5米（2.4米～3.5米）。
參考文獻：城市綜合管廊工程技術規范 GB50838-2015
